JR西日本287系

FA7

会社名	西日本旅客鉄道
形式	287系
使用線区	JR東海道本線・大阪環状線・関西本線・阪和線・紀勢本線・山陰本線・福知山線・舞鶴線
製造メーカー	川崎重工・近畿車輌
車体	アルミ製
扉枚数・座席形状	20m級1扉回転式リクライニングシート
所属	吹田総合車両所日根野支所、福知山電車区
編成	6両・4両・3両
既存両数	97両
制御方式	2レベルIGBT　VVVFインバータ制御　1C2M
主電動機	かご形三相誘導電動機定格270kW
ブレーキ	回生ブレーキ併用電気指令式空気ブレーキ（応荷重・遅れ込め・直通・救援・抑速・耐雪ブレーキ付き）
台車	軸梁式ボルスタレス台車（ヨーダンパ付）動力台車：WDT67、付随台車：WTR249・WTR249A
最高速度	130km/h
加速度	1.6km/h/s
減速度(通常)	4.6km/h/s
減速度(非常)	5.2km/h/s
製造初年	2010年
電気方式	直流1500V
軌間	1067mm
保安装置	ATS-SW,ATS-P
座席定員	クモハ287　64名クモハ286　56名モハ287 – 100　56名モハ287 – 200　72名クモロハ286　38名モハ286 – 0　　68名モハ286- 100　58名モハ286 – 200　50名

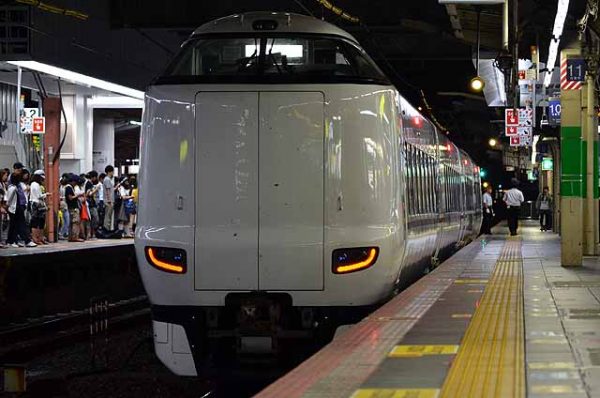

JR西日本287系は2011年に登場した直流型特急電車で、2009年に登場した683系4000番台と共通思想で設計されている。VVVFインバータ制御を採用し、2レベル電圧形PWMインバータ制御で、1基のインバータで電動機2基を制御する1C2Mとなっている。主電動機は定格270kWの高出力となっており、1車両に電動台車1基、付随台車1基を搭載する0.5M方式を採用している。このため、車両は全て電動車となっている。曲線通過速度向上のため681系や683系と同様に低重心に設計されており、振り子機能や車体傾斜機能は付されていない。車体はアルミダブルスキン構造で、683系4000番台と同様に高運転台の構造だが、フロントマスクは丸みを帯びており、683系よりも285系に近いものとなっている。

: FC1

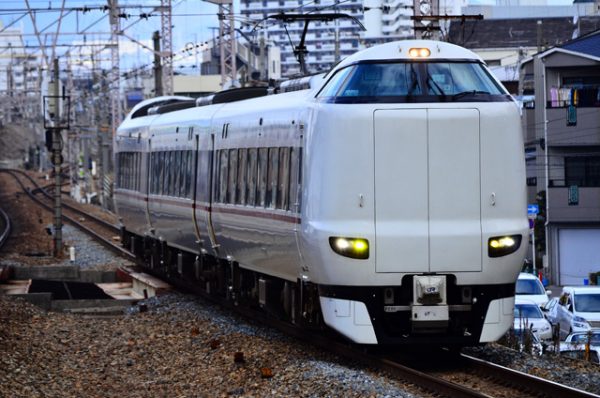

: FC2

: FC3

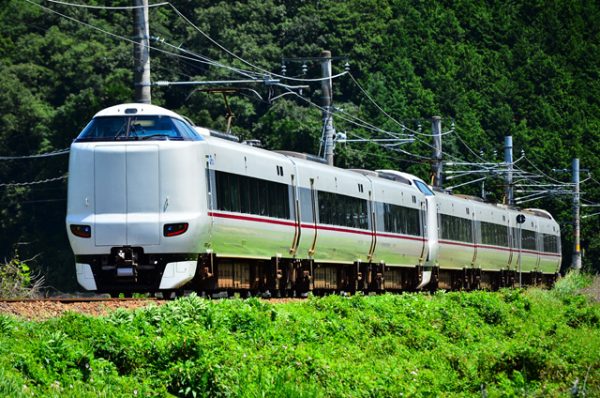

: FC4

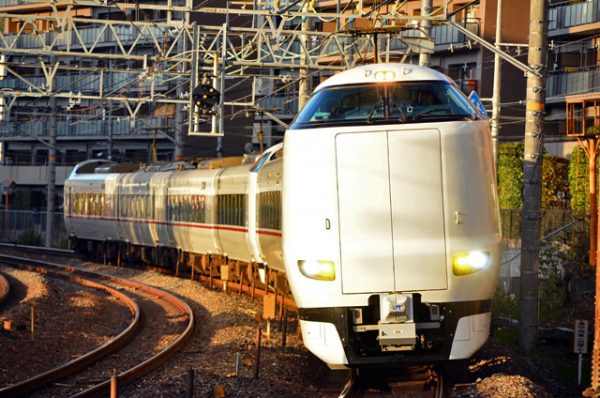

: FC5

: FC6

2019年福知山電車区287系編成表			4両編成	28両
28両	←新大阪・京都		福知山・城崎温泉→
基本	クモハ287	モハ286	モハ287	クモロハ286
基本	Mcｐ	M	Mｐ	Msc
FA001	1	1	101	1
FA002	3	2	102	2
FA003	4	3	103	3
FA004	6	4	104	4
FA005	8	5	105	5
FA006	10	6	106	6
FA007	12	7	107	7
18両	クモハ287	モハ286	クモハ286
付属	Mcｐ	M	Mc
FC001	2	101	1
FC002	5	102	2
FC003	7	103	3
FC004	9	104	4
FC005	11	105	5
FC006	13	106	6

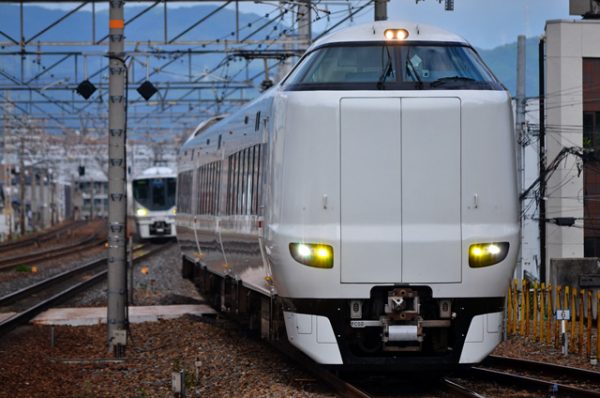

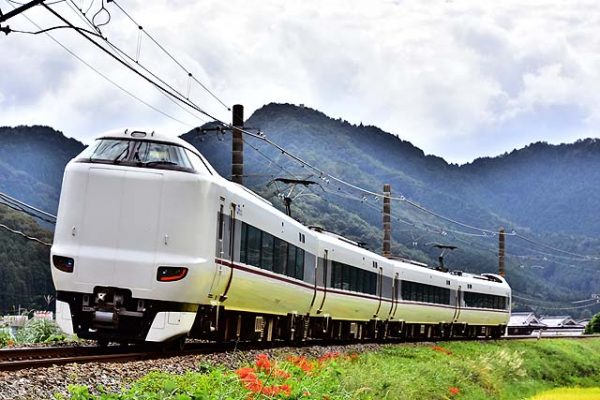

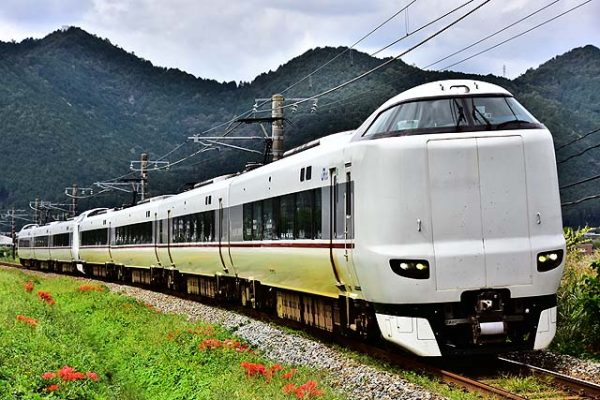

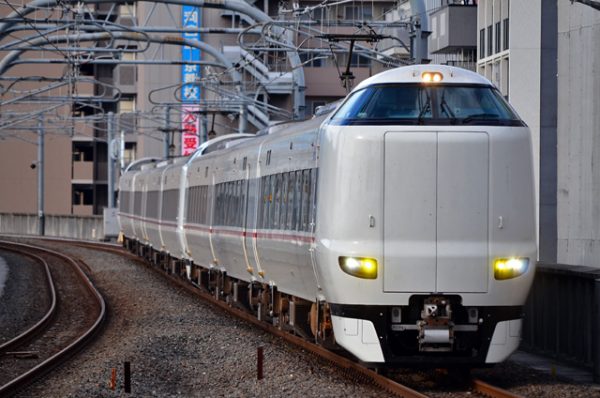

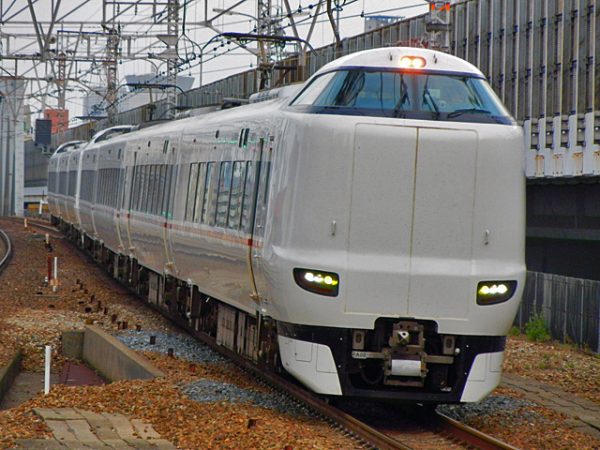

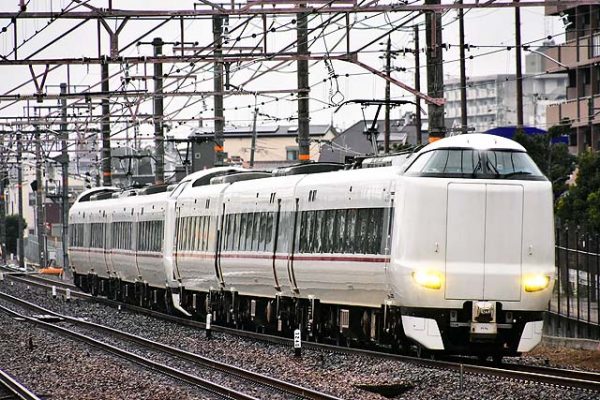

2011年3月12日ダイヤ改正から、JR福知山線の特急こうのとり、JR山陰本線の特急きのさき、まいづる、はしだて等に運用されるようになった。2011年3月改正時投入されたのは25両で、同年6月21日から21両が投入されて、福知山電車区に46両の計画両数が配置された。4両編成と3両編成が製造され、4両、3両の単独運転の他、4両編成と3両編成をつなげた7両編成でも運転されている。それぞれの組み合わせで福知山電車区所属の287系はダークレッドの帯を腰部に巻いている。

: FA1

: FA2

: FA3

: FA4

: FA5

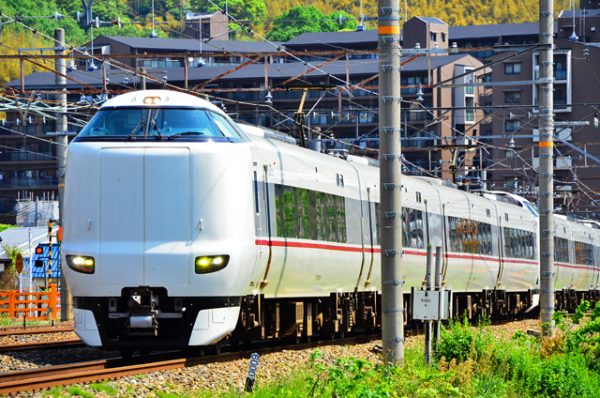

: FA6

: FA7

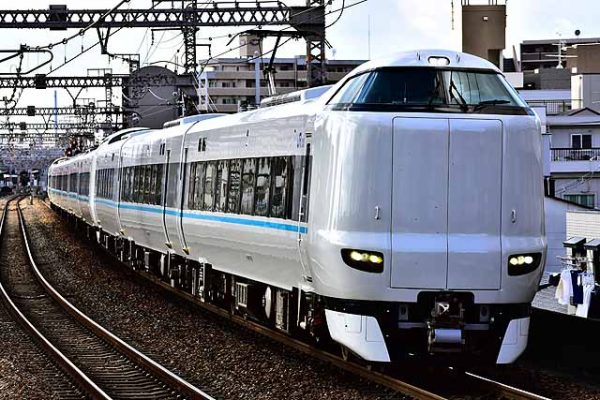

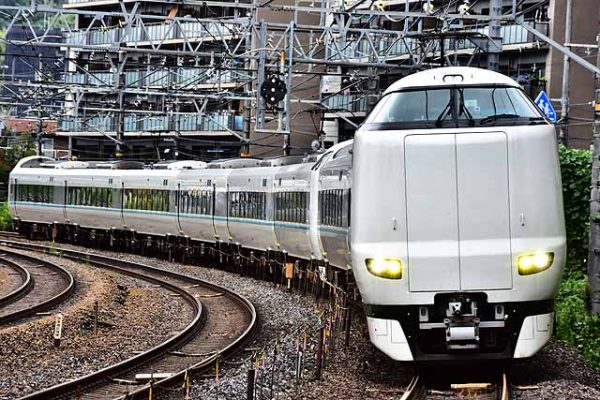

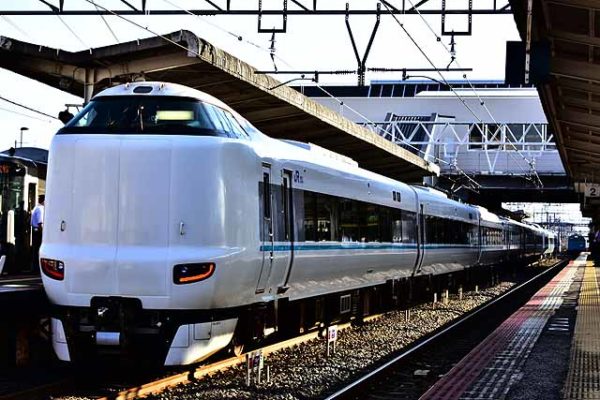

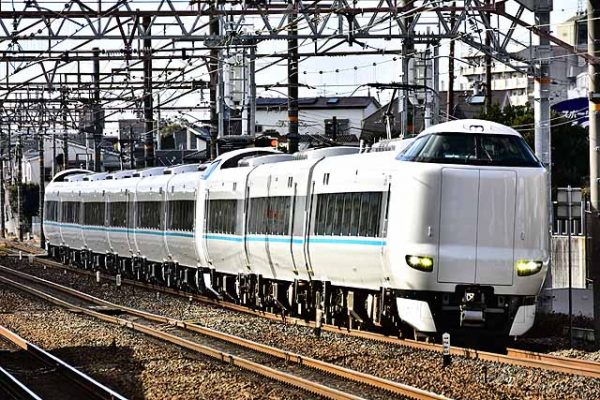

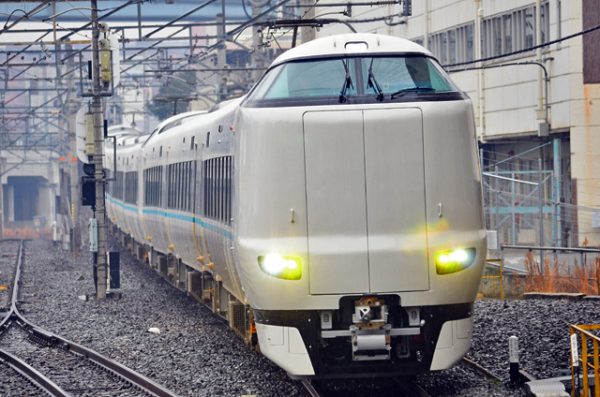

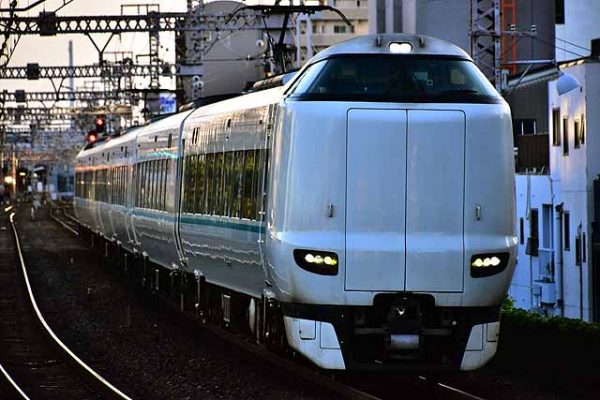

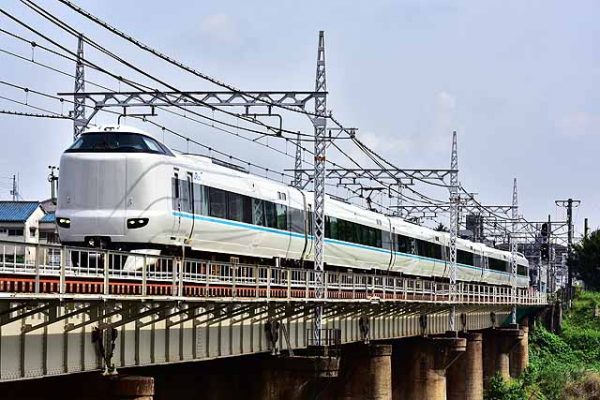

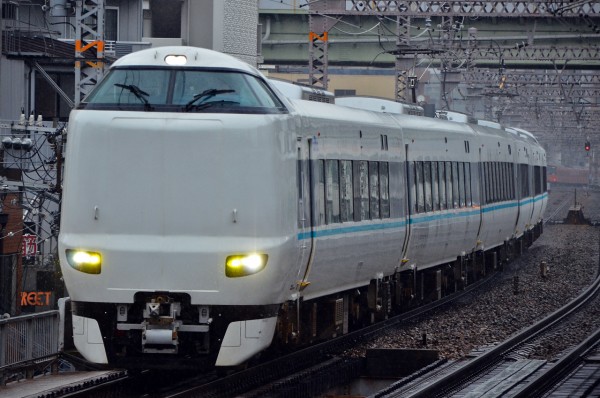

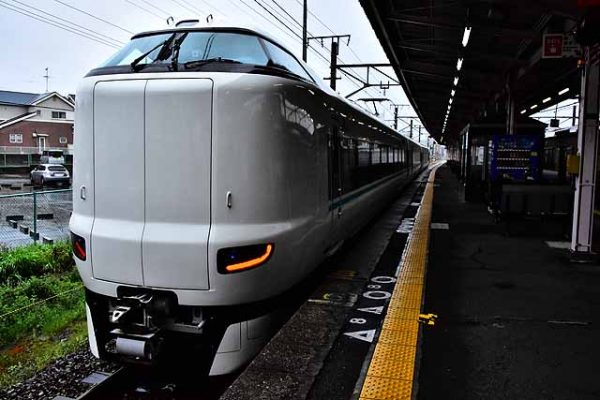

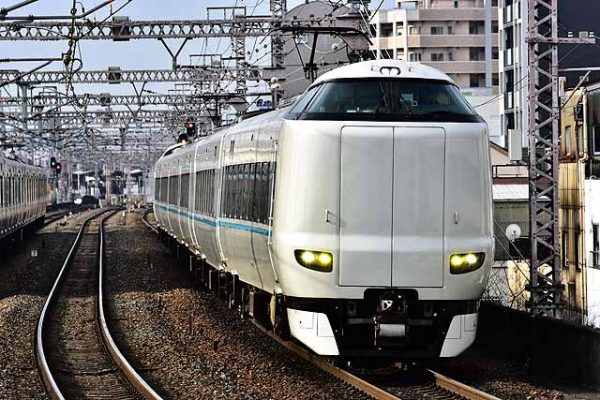

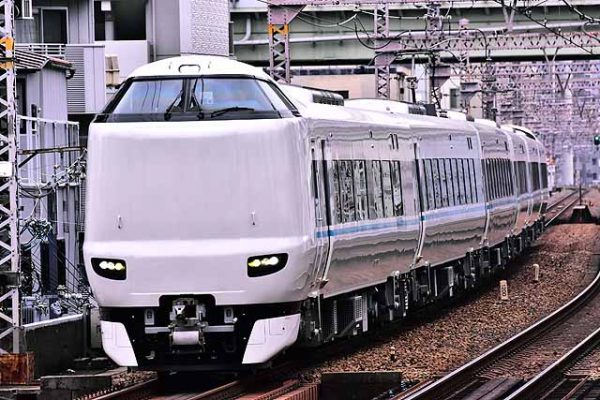

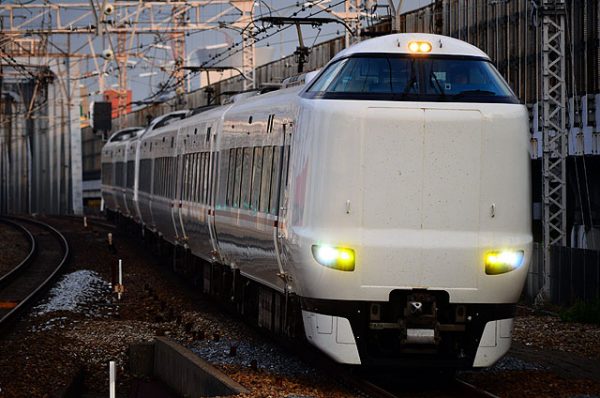

2012年3月17日ダイヤ改正からは日根野電車区にも投入され、特急くろしおに運用されるようになった。当初24両、同年7月までに27両が追加投入され、総勢51両の陣容となった。日根野電車区の287系は基本仕様は、福知山電車区と同じ仕様だが、外観は帯がオーシャンブルーになった。編成は6両編成が基本で、多客期に増結される3両編成が製造され、通常期6両編成、多客期9両編成で運用されている。

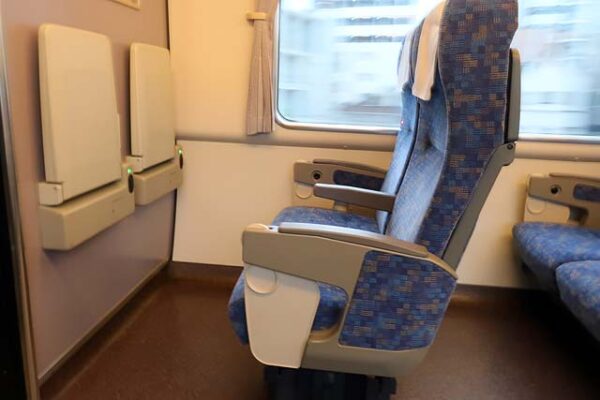

287系車内

2019年吹田総合車両所日根野支所287系編成表					6両編成	39両
30両	←新大阪			白浜・新宮→
基本	クモハ287	モハ286	モハ286	モハ287	モハ286	クモロハ286
基本	Mc	Mp	M	M	Mp	Msc
HC601	14	8	201	201	9	8
HC602	15	10	202	202	11	9
HC603	16	12	203	203	13	10
HC604	19	14	204	204	15	11
HC605	20	16	205	205	17	12
HC606	23	18	206	206	19	13
15両	←新大阪		白浜→		3両編成
付属	クモハ287	モハ286	クモハ287
付属	Mcｐ	M	Mc
HC631	17	107	7
HC632	18	108	8
HC633	21	109	9
HC634	22	110	10
HC635	24	111	11
