JR西日本221系吹田総合車両所奈良支所NA編成【2022年度版】

221系NA406

221系NA406

1.概要

会社名 JR西日本
形式 221系
使用線区 関西本線・大阪環状線・奈良線・和歌山線・桜井線
製造メーカー 川崎重工・近畿車輌・日立製作所
制御方式 界磁添加励磁制御1C8M、1C4M
主電動機 定格120kW
ブレーキ 回生併用電気指令式空気ブレーキ
台車 軽量ボルスタレス台車ヨーダンパ付(後付け)
最高速度 120km/h
加速度 2.5km/h/s
減速度(通常) 3.5km/h/s
減速度(非常) 4.2km/h/s
製造初年 1989年
電気方式 直流1500V
軌間 1067mm
保安装置 ATS-SW,ATS-P
座席定員 転換及び固定クロスシート
補助シート有
56人(133人)クモハ221・クモハ220
64人(144人)モハ221・モハ220・サハ221・サハ220
52人(130人)クハ221・クハ220
所属 吹田総合車両所奈良支所
編成 4両・6両・8両
既存両数 234両

221系は1989年に登場したJR西日本初のオリジナル近郊型車両である。前年の瀬戸大橋開通時に快速マリンライナー用の213系を新製しているが、国鉄末期に設計され、分割民営化直前に投入された車両のため、JR西日本発足後に新形式として立ち上げられたのは221系が初めてとなった。
221系は瀬戸大橋線快速マリンライナー用の213系クロ212のデザインや近鉄5200系3扉転換クロスシート車などをベースに設計された。近郊型としては初の3扉転換クロスシート車となり、JR東海の311系、JR九州の811系とともに1990年代の近郊型車両のトレンドとなった。
221系は1990年鉄道友の会のローレル賞を受賞した。221系はアメニティライナーの愛称が付けられたが、153系のブルーライナー、117系のシティーライナーのように浸透することはなかった。221系はJR西日本の屋台骨を築き上げた功績の多い車両だが、愛称名は数少ない失敗に終わった事例の一つとなっている。

2.外観

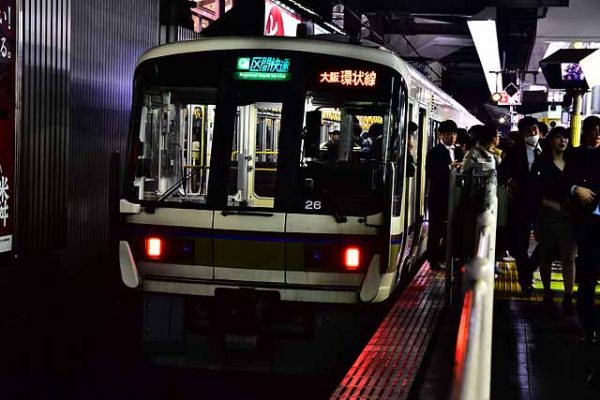

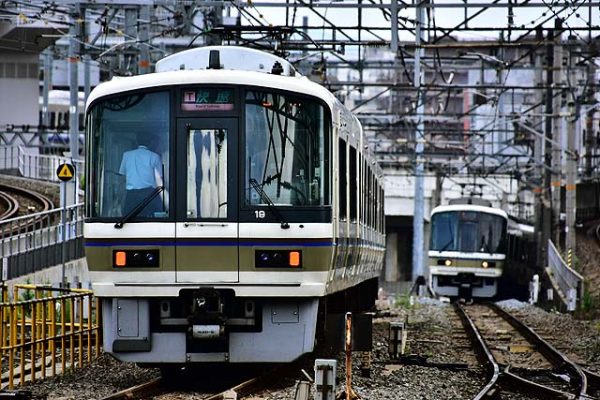

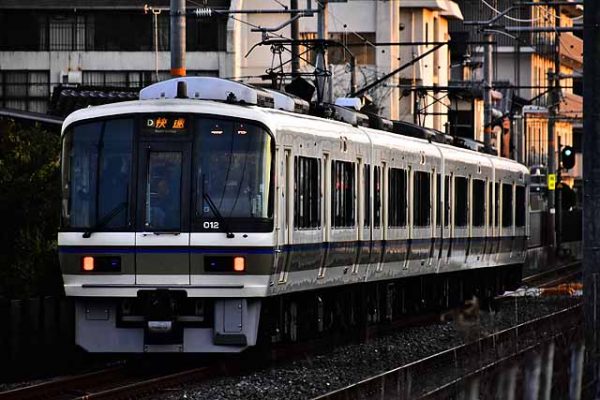

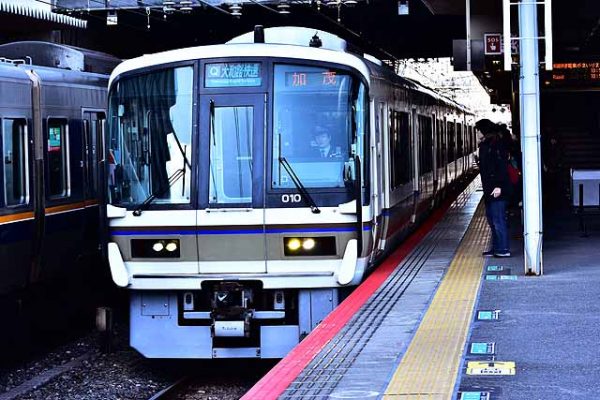

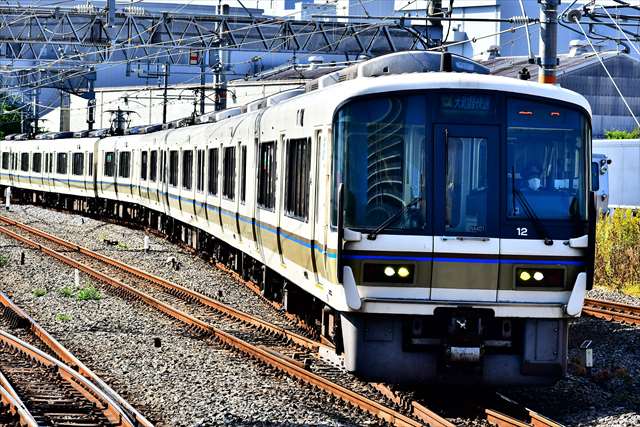

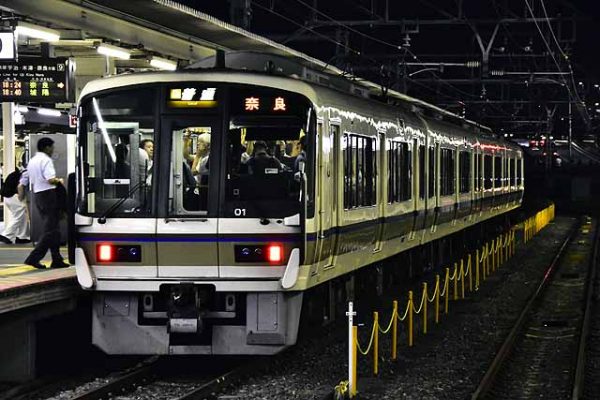

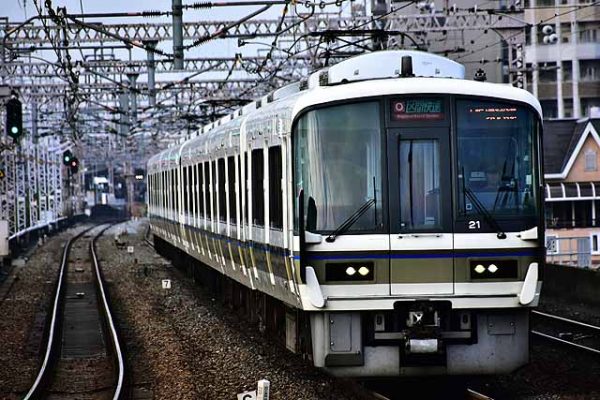

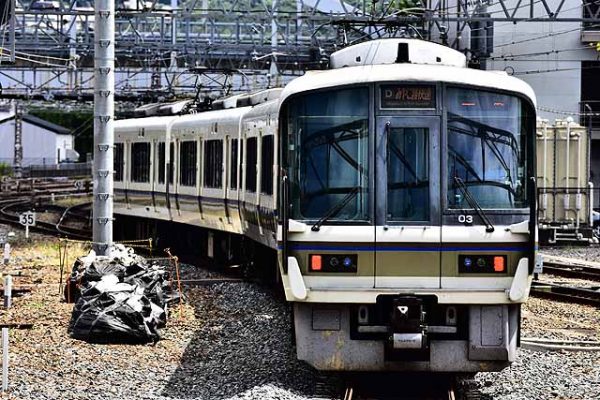

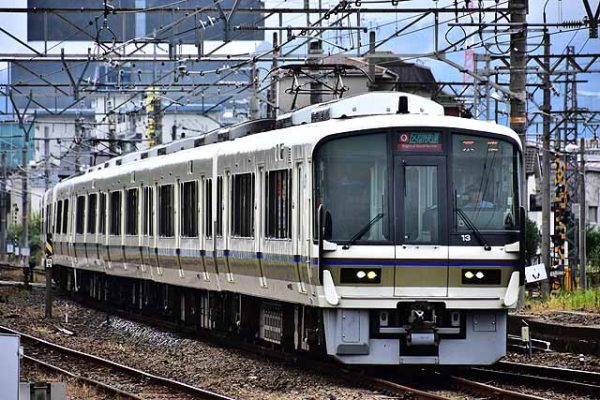

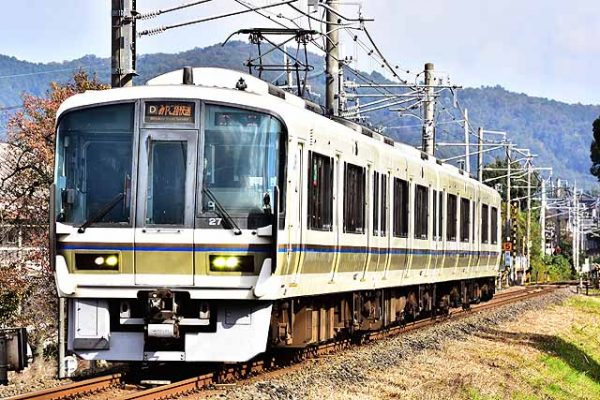

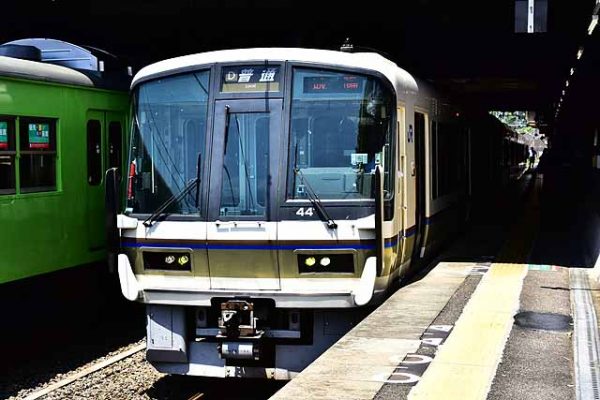

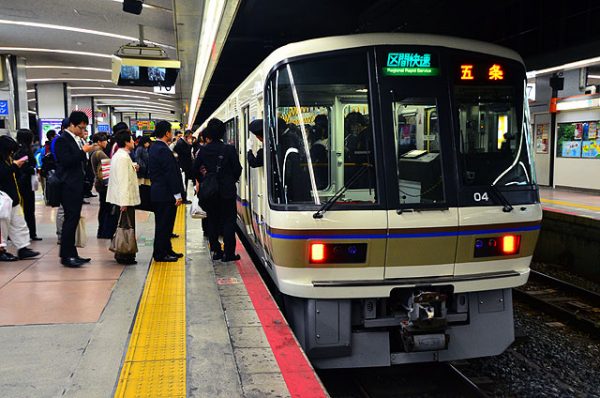

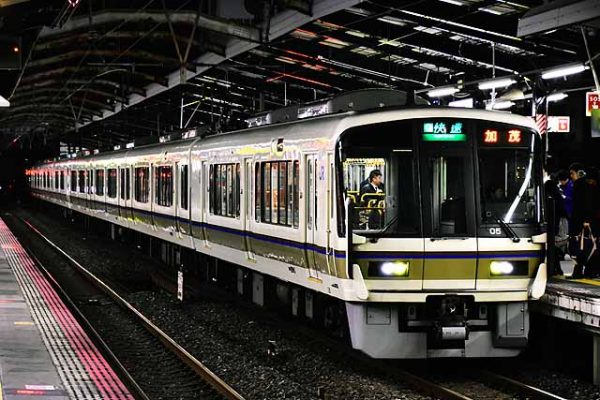

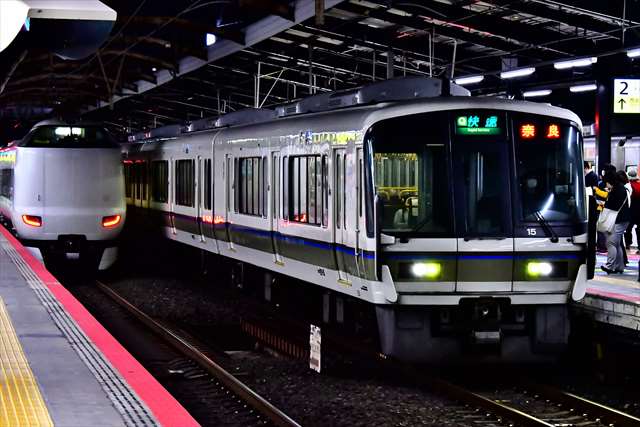

フロントマスクはクロ212のデザインを継承し、大型曲面ガラスを採用し、前面展望の良い車両となった。それまでの国鉄車両は運転席後部からの展望については配慮されない車両が多く、客室からの前面展望はよくない車両が多かった。221系はそれを払拭するような構造となった。クロ212とは異なり、地下区間の走行を考慮して中央に非常用の貫通扉が設置された。種別表示は貫通扉上部に設置され、前面向かって左側に運用番号表示、右側にJRマークが付けられ、行き先表示は設置されていなかった。行き先表示は、後のリニューアル改造で、LED表示器が設置された。

側窓は、従来車両と比べて天地方向が拡大され、高さ1000㎜になった。1座席に1つ窓が配置される形になり、側窓は幅狭の連続窓となった。戸袋部にも窓が設けられた。客用扉間の4連窓の内寄り2枚は非常時の換気などを考慮して下降式窓となっており、400mm下降する。

車体は鋼板製で、塗装はアイボリーをベースに、急電以来伝統のブラウンとブルーのラインを車体下部に配した。
側面の表示器は、列車種別を回転式字幕で、行先と号車番号LED表示となった。LEDは寿命保持のため、走行中は消灯する。

3.機器編成

編成や車種構成の都合からMM’ユニット方式と1M方式の2種の主回路構成を採る形式が混在する。MM’ユニット方式は、205系1000番台、1M方式は213系をベースに設計されている。221系では、寒冷地の走行も考慮して、耐雪ブレーキなどの耐寒・耐雪装備を備える。基本的なシステムは国鉄時代に新製された211系・213系に準じているが、編成内のMT比1:1が維持され、加速度は高くなった。編成両数は偶数両を基本とし、登場当初は2・4・6両編成、後に8両編成が登場し、それぞれの組み合わせにより、2・4・6・8・10・12両編成で運転されている。現在は2両編成が消滅したため、4両以上での運転となっている。

4.制御機器

主制御器は、MM’ユニット方式が205系で開発されたCS57をベースにしたWCS57B、1M方式が213系で開発されCS59をベースにしたWCS59Cを搭載している。制御方式は、界磁添加励磁制御で、回生ブレーキを常用する設計となっている。勾配線での抑速ブレーキも使用可能となっている。

5.補助電源

補機用の電源として、213系で実績があったブースタ方式DC-DCコンバータと3相インバータで構成された静止形インバータWSC23がクモハ220形・モハ221形・モハ220形に搭載されている。

6.運転関係

マスコンは、ブレーキとマスコンが別々の横軸ツインレバー型をJRグループでは初めて採用した。警笛は、タイフォンとホイッスルが先頭車両床下に搭載されている。ミュージックホーンは装備されていない。

7.主電動機

定格出力120kWの直流直巻電動機が使用されている。駆動システムは中空軸平行カルダンで、歯車比は211系と同じ5.19となった。

8.空気圧縮機

電動空気圧縮機は、SIV出力の三相交流440V 60Hzを電源とし、低騒音および保守簡易構造である水平対向式4気筒タイプを採用した。

9.集電装置

集電装置は、JR西日本初の下枠交差式パンタグラフであるWPS27を搭載した。

10.台車

台車には円錐積層ゴムによる軸箱支持機構を備えるボルスタレス台車を採用した。高速走行時の安定性向上のため、ヨーダンパ設置準備工事が行われた。ヨーダンパは、1998年以降、順次追加取り付けが実施された。電動車は各台車の左右に、制御車と付随車は各台車の片側面にそれぞれ取り付けられた。

11.制動装置

電力回生併用電気指令式空気ブレーキ方式を採用した。常用ブレーキ、非常ブレーキ、抑速ブレーキ、耐雪ブレーキおよび直通予備ブレーキの5種類を備えるが、非常ブレーキに関しては、最高速度が110km/hから120km/hへ引き上げられたため、増圧機構を有している。抑速ブレーキは回生ブレーキを使用するが、制動力が不足する場合は空気ブレーキによる補足が入る。回生ブレーキは20km/h前後で失効する。

12.冷房装置

冷房装置はそれまで国鉄が採用していた集中式AU75 1基搭載とは異なり、集約分散式の WAU701を2基搭載する。

221系リニューアル車補助椅子

221系リニューアル車補助椅子

13.車内設備

117系は片側2扉であったが、新快速の乗客増加と快速運用を考慮し、221系では3扉となった。3扉転換クロスシートは近鉄5200系に次ぐもので、JRでは初採用となった。座席には117系と同様の転換クロスシートが採用された。座席配置は、扉間に2人掛け6脚×2列、車端部に4人掛けボックス席×2セットの構成で、ボックス席のシートピッチも転換クロス部分を向かいあわせにした場合に近い寸法(約1,750mm)が確保されている。座席定員は中間車は117系と同数の1両に64席、先頭車については運転台の直後に客用扉を配するレイアウトとしてトイレ設置車が6名、トイレ非設置車が4名、117系より少なくなった。

座席モケットは、当初は淡い茶色であったが、2011年6月には225系0番台に準じたモケットに変更された車両が登場した。座席カバーは一般席が白、優先座席が緑となっている。つり革は車内の見通しの良さを優先し、客用扉付近以外は引き通し棒のみの準備設置に留められていた。想定より混雑が激しくなったため、中期以降は車内全体に通して設置する形に変更され、後に初期の車両にも追設された。

車内の車端部にはLED式の車内案内表示装置が設置された。車内案内表示装置はクロスシートに座った乗客から見やすい構造になった。この上部には号車番号表示とデジタル式時計も合わせて設置された。トイレは和式(後に車椅子対応の洋式に改装)で、編成中に1ヶ所(クハ221形・クハ220形の後部側)設置されている。

14.編成

当初から新快速以外の運用も視野に入れていたことから、電動車Mと付随車Tの比率が1:1になるように設定した。電動車2両でユニットを組む221形グループと電動車1両と付随車1両の2両でペアを組む220形グループが並行して製造された。JR京都線、JR神戸線、琵琶湖線系統には4・6・8両編成を投入し、これらの組み合わせにより、最大12両編成で運転された。大和路線系統では、2・4・6両編成が投入され、これらを組み合わせて最大8両編成で運転された。

15.体質改善工事

2012年度から2019年度にかけて、221系全474両を対象に体質改善工事が行われた。221系を含めた車両の体質改善に対してグッドデザイン賞が授与されており、一部車両に記念プレートが掲示されている。

主な改造内容は以下となる。
【車体】
前面部、戸袋部、側引戸に腐食対策から補強工事を実施。
塗装は全剥離のうえ、下地処理より再塗装。
前面スカートを強化。
乗務員室の側扉を交換。
客用扉および乗務員用扉上への雨樋の追加。
運転台上部に前面行先表示器を設置し、運行番号表示器を撤去。
運転台前面の窓を縮小し、強化ガラスに交換。運転台前面の保護棒は撤去。

【主要機器】
ATS-Pの更新。
多重設定装置を223系と同等のモニタ制御装置に変更。
前部標識灯をシールドビームからHIDに変更するとともに、補助灯(黄色)を追加。尾灯は小型LEDに変更。
223系併結時を考慮し、放送装置の更新。
NFBやスイッチ類の配置を223系・225系に準拠し、車掌スイッチのユニット化を実施。
前面貫通扉にワイパーの追加。

【客室】
ラッシュ時の乗降時間短縮や混雑緩和に対応するため、ドア周辺の座席計12名分が減少。代わりに収納式補助席を設置した。
先頭車両車端部に車いすスペースを設置、クハ221形・クハ220形のトイレを車いすでの使用に対応するために円弧形ドアを採用して大型化。
LED式案内表示器を車端部から鴨居部に移設し、ドア上3箇所に千鳥配置とした。
つり革は握りの大きさと太さを拡大して山吹色に着色し、優先座席付近はスリーブを緑色にして区別。
握り棒を大型化し、扉周囲とともに黄色に着色。
室内化粧板の全張り替え。
床材の張り替え。
座席を225系と同じモケットに、座席枕カバーを個別タイプに交換。戸袋窓にあたる部分を除き、窓際のひじ掛けを撤去。
車内の連結面の貫通扉を225系と同一形状のステンレス無塗装タイプに交換。
ドアチャイムの新設。
乗降ドアおよび側窓を複層ガラスタイプに変更。
窓枠を交換し、カーテンを3段階式のストップ式に交換。
出入口前に金属製の滑り止めを新設。

【先頭車間転落防止幌の取り付け】
2編成併結での運用が多い本系列に先頭車間転落防止幌が奈良支所の6両編成、8両編成以外に順次設置された。

【側面行先表示器フルカラーLED化】
2017年4月より奈良支所のNB805編成およびNC608編成を皮切りに京都支所と奈良支所の車両は側面行先表示器のフルカラーLED化が行われ、2019年12月に完了した。 また2020年より網干総合車両所所属車にも施工された。

2022年吹田総合車両所奈良支所221系編成
4両編成 ←JR難波   奈良→
68両 クモハ221 モハ221 サハ221 クハ221
NA編成 Mcp Tc 転落防止幌 体質改善 製造年
NA401 12 12 12 12 2016年 2016年 1989年
NA402 13 13 13 13 2016年 2016年 1989年
NA403 14 14 14 14 2016年 2016年 1989年
NA404 15 15 15 15 2017年 2017年 1989年
NA405 16 16 16 16 2017年 2013年 1989年
NA406 17 17 17 17 2017年 2013年 1989年
NA407 18 18 18 18 2018年 2013年 1989年
NA408 19 19 19 19 2018年 2014年 1989年
NA409 20 20 20 20 2018年 2014年 1989年
NA410 21 21 21 21 2017年 2014年 1989年
NA411 22 22 22 22 2017年 2014年 1989年
NA412 23 23 23 23 2017年 2015年 1989年
NA413 26 26 26 26 2017年 2015年 1989年
NA414 27 27 27 27 2017年 2015年 1989年
NA415 29 29 29 29 2017年 2013年 1989年
NA416 34 34 34 34 2017年 2013年 1990年
NA417 44 44 44 44 2016年 2016年 1990年
2022年吹田総合車両所奈良支所221系編成
4両編成 ←JR難波   奈良→
48両 クモハ220 サハ220 モハ220 クハ220
NA編成 Mcp Mp Tc 転落防止幌 体質改善 製造年
NA418 1 47 47 1 2015年 2015年 1989年
NA419 2 35 35 2 2015年 2015年 1989年
NA420 3 49 49 3 2016年 2016年 1989年
NA421 4 36 36 4 2014年 2014年 1989年
NA422 5 51 51 5 2016年 2016年 1989年
NA423 6 19 19 6 2017年 2017年 1989年
NA424 7 34 34 7 2014年 2014年 1989年
NA425 8 8 8 8 2015年 2015年 1989年
NA426 9 9 9 9 2014年 2014年 1989年
NA427 10 56 56 10 2016年 2016年 1989年
NA428 11 30 30 11 2015年 2015年 1989年
NA429 12 23 23 12 2015年 2015年 1989年
