会社名 | 泉北高速鉄道 |
---|---|
形式 | 7000系 |
使用線区 | 南海高野線・泉北高速鉄道 |
製造メーカー | 東急車輌 |
制御方式 | 3レベルIGBTVVVFインバータ制御1C4M |
主電動機 | かご形三相誘導電動機定格170kW |
ブレーキ | 全電気指令式電空併用空気ブレーキ |
台車 | ボルスタレス台車SS-147、SS-047 |
最高速度 | 120km/h |
加速度 | 2.5km/h/s |
減速度(通常) | 3.7km/h/s |
減速度(非常) | 4km/h/s |
製造初年 | 1996年 |
電気方式 | 直流1500V |
軌間 | 1067mm |
保安装置 | ATS |
座席定員 | 46人(146人) 先頭車 46人(157人) 中間車 |
扉枚数・座席形状 | 4扉ロングシート |
車体 | 21m級アルミ製 |
所属 | 光明池 |
編成 | 2両・4両・6両 |
既存両数 | 26両(2020年1月現在) |

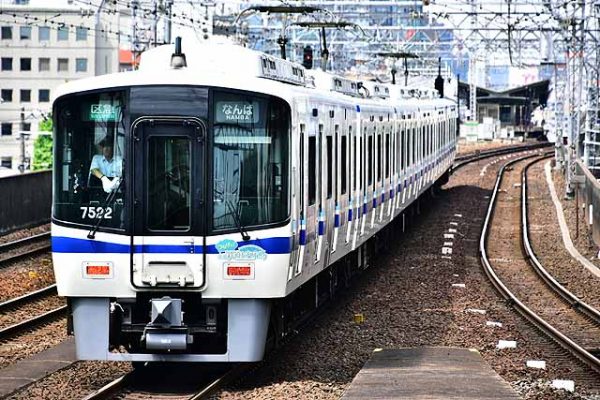

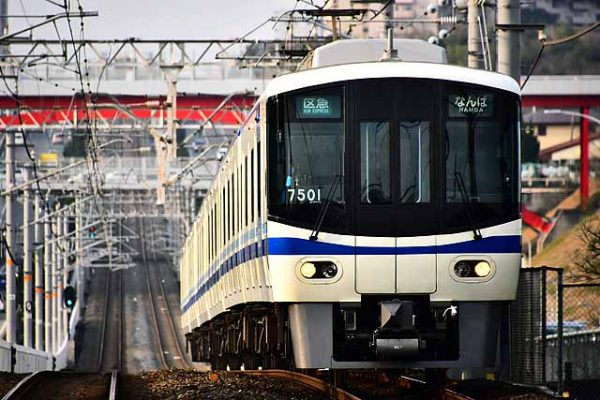

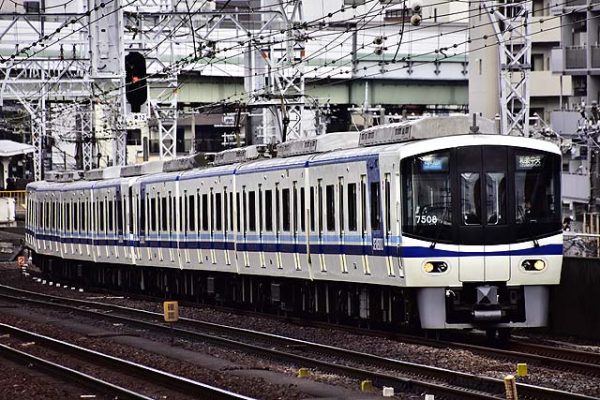

泉北高速鉄道7000系は、1996年に登場したVVVFインバータ制御車である。100系置き換えを目的として製造され、1996年から1998年にかけて6両編成1本、4両編成4本が製造された。2005年に2両編成化改造された50番台ができ、中間車2両は4両編成に組み込まれて6両化された。これにより2018年2月現在では、6両編成2本、4両編成3本、2両編成1本が在籍している。
7000系編成表 | 6両編成 | 12両 | |||
---|---|---|---|---|---|
←難波 | 和泉中央→ | ||||
7501Tc | 7001M” | 7101M | 7601T | 7201M” | 7502Tc |
7501 | 7001 | 7101 | 7601 | 7201 | 7502 |
7509 | 7005 | 7105 | 7602 | 7202 | 7510 |
7000系編成表 | 4両編成 | 12両 | |||
←難波 | 和泉中央→ | ||||
7501Tc | 7001M” | 7101M | 7502Tc | ||
7503 | 7002 | 7102 | 7504 | ||
7505 | 7003 | 7103 | 7506 | ||
7507 | 7004 | 7104 | 7508 | ||
7000系編成表 | 2両編成 | 2両 | |||
←難波 | 和泉中央→ | ||||
7551Tc | 7751M” | ||||
7551 | 7752 |

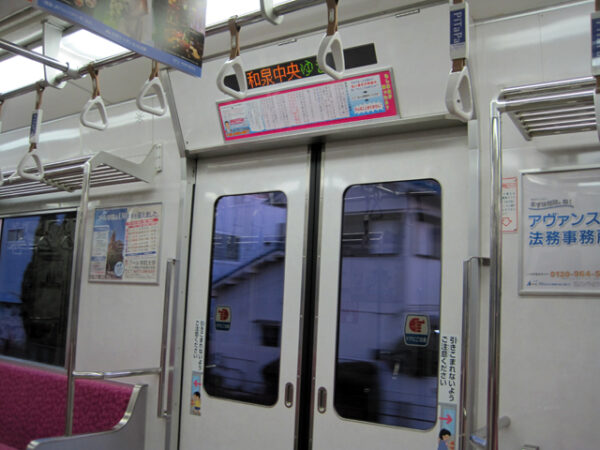

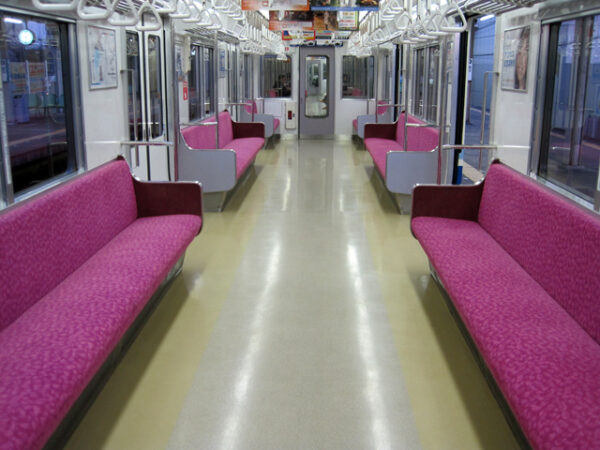

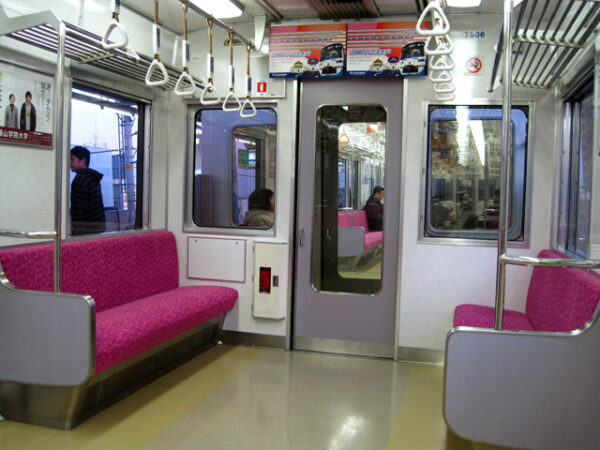

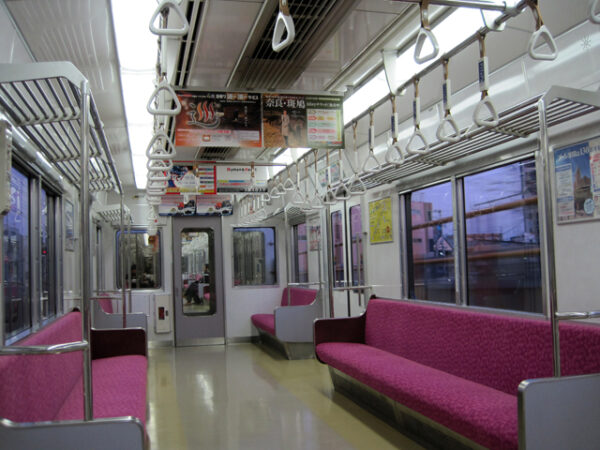

車体はアルミ合金製で、5000系同様アイボリーをベースにブルーのラインが入る泉北高速標準のデザインが採用されている。21m級4扉ロングシートで、内装は5000系を基本とし、座席仕切りにスタンションポールが設置された。LED表示の社内案内表示器も設置され、各車両に車いすスペースも設けられている。IGBT素子によるVVVFインバータ制御を採用している。
会社名 | 泉北高速鉄道 |
---|---|
形式 | 7020系 |
使用線区 | 南海高野線・泉北高速鉄道 |
製造メーカー | 東急車輌 |
制御方式 | 2レベルIGBTVVVFインバータ制御1C4M |
主電動機 | かご形三相誘導電動機定格170kW |
ブレーキ | 全電気指令式電空併用空気ブレーキ |
台車 | ボルスタレス台車SS-173M・SS-173T・SS-173TC |
最高速度 | 120km/h |
加速度 | 2.5km/h/s |
減速度(通常) | 3.7km/h/s |
減速度(非常) | 4km/h/s |
製造初年 | 2007年 |
電気方式 | 直流1500V |
軌間 | 1067mm |
保安装置 | ATS |
座席定員 | 46人(141人) 先頭車 54人(154人) 中間車 |
扉枚数・座席形状 | 4扉ロングシート |
車体 | 21m級アルミ製 |
所属 | 光明池 |
編成 | 2両・4両・6両 |
既存両数 | 12両(2020年1月現在) |

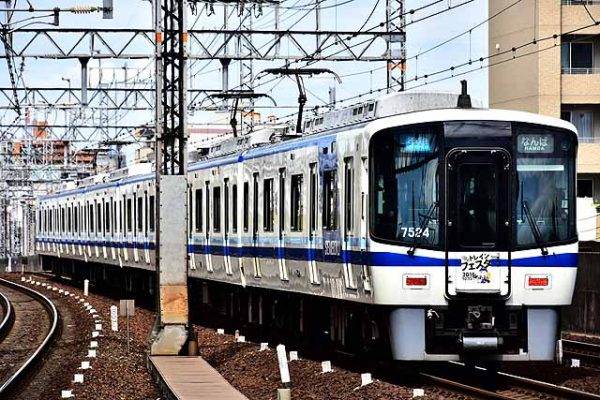

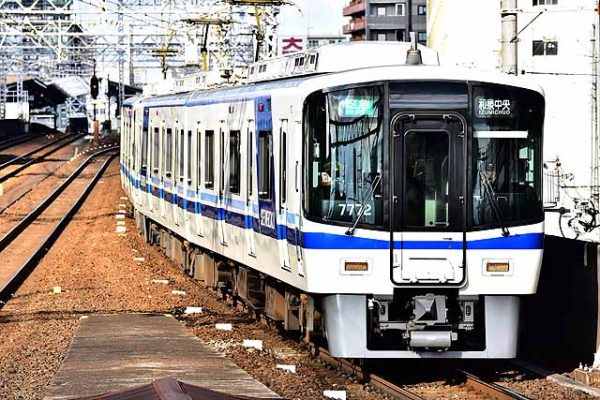

7020系は3000系置き換えのために増備された車両で、既存の7000系をマイナーチェンジした車両。VVVFインバータ制御はIGBT素子によるものは変わらなかったが、7000系の3レベルIGBTから2レベルIGBTへと変更され、純電気ブレーキに対応した。2007年に6両編成1本、2008年に2両、4両、6両の各編成が1本ずつ増備され、計18両が製造された。
7020系編成表 | 6両編成 | 6両 | |||
---|---|---|---|---|---|
←難波 | 和泉中央→ | ||||
7521Tc | 7021M” | 7121M | 7621T | 7221M” | 7522Tc |
7521 | 7021 | 7121 | 7621 | 7221 | 7522 |
7523 | 7022 | 7122 | 7522 | 7222 | 7524 |
7020系編成表 | 4両編成 | 4両 | |||
←難波 | 和泉中央→ | ||||
7521Tc | 7021M” | 7121M | 7522Tc | ||
7525 | 7023 | 7123 | 7526 | ||
7020系編成表 | 2両編成 | 2両 | |||
←難波 | 和泉中央→ | ||||
7571Tc | 7771M” | ||||
7571 | 7772 |
